До 40 километров
Одномодовое волокно с разъёмами LC передаёт сигнал 4K 60 Гц до 40 км.
Оптический удлинитель HDMI 4K Lenkeng LKV981
Витая пара передаёт HDMI на десятки метров, а между корпусами, этажами промышленного объекта или зданиями расстояние бывает в километрах. Здесь нужен удлинитель по оптическому волокну.
Lenkeng LKV981 — комплект из передатчика и приёмника, который передаёт HDMI 4K 60 Гц по одномодовому волокну с разъёмом LC на расстояние до 40 км. Работает «точка — точка» или через гигабитный коммутатор, передаёт сигналы ИК-пульта и RS-232, на передатчике есть петлевой выход HDMI.
Возможности
Что умеет LKV981
Напрямую или через коммутатор
Комплект соединяется «точка — точка» или каскадом через гигабитный коммутатор. Задержка передачи — 80–140 мс.
Управление источником издалека
Обратный ИК-канал (20–60 кГц, до 5 м) и RS-232 (до 115 200 бод) — пульт и система управления работают у экрана.
Экран рядом с источником
Петлевой выход HDMI показывает ту же картинку на месте установки передатчика.
Что понадобится
- одномодовый оптический кабель с разъёмами LC до 40 км
- источник и экран с HDMI, кабели HDMI до 5 м
- две розетки для блоков питания DC 5 В / 2 А
- для каскада — гигабитный коммутатор
Параметры
Характеристики
| Тип | оптический удлинитель HDMI |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV981 |
| Комплект | передатчик и приёмник |
| Совместимость | HDMI 2.0, HDCP 1.4 / 2.2 |
| Скорость передачи | 18 Гбит/с |
| Разрешения | 3840×2160 при 24–60 Гц, 2560×1600, 2560×1440, 1920×1200 при 60 Гц, 1080p, 720p |
| Кабель | одномодовое волокно, LC |
| Расстояние | до 40 км |
| Подключение | «точка — точка», каскад через коммутатор |
| Задержка | 80–140 мс |
| Длина кабеля HDMI | до 5 м |
| Звук | HDMI — LPCM 2.0; разъём 3,5 мм — PCM |
| ИК-канал | 20–60 кГц, приём до 5 м |
| RS-232 | GND, RXD, TXD; 2400–115 200 бод, по умолчанию 115 200 |
| Питание | DC 5 В / 2 А |
| Потребление | TX до 7,5 Вт, RX до 7,5 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −10…+50 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 0–90 % без конденсата |
| Корпус | металл |
| Размеры | 106 × 103 × 20,6 мм |
| Вес | TX 290 г, RX 286 г |
| Цвет | чёрный |
Схема

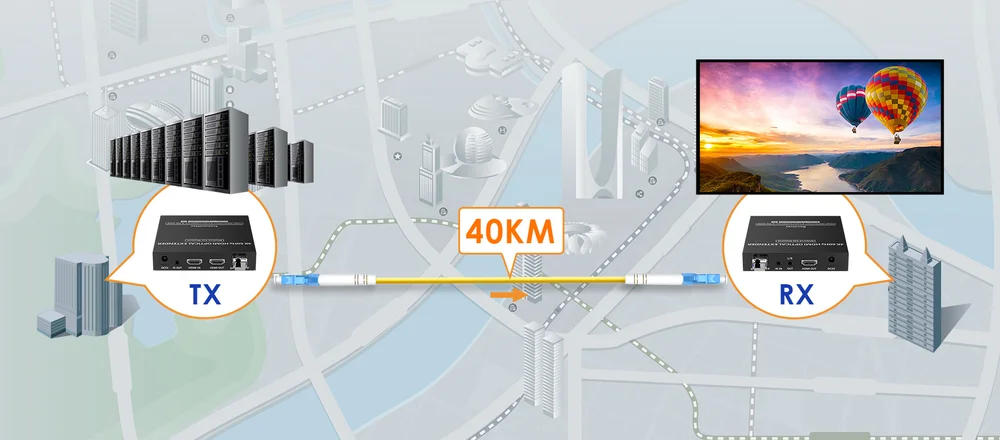

Схема подключения
Справка
Частые вопросы
Какое нужно волокно?
Одномодовое, с разъёмами LC; расстояние — до 40 км.
Есть ли задержка?
Да, 80–140 мс — для презентаций и видео это незаметно, для интерактивной работы стоит учесть.
Можно ли управлять источником пультом от экрана?
Да, по обратному ИК-каналу; для систем управления — RS-232.
