Несколько экранов от одного источника
Схемы «один к одному», «один ко многим» через гигабитный коммутатор и каскад коммутаторов — экраны добавляются по мере надобности.
Удлинитель HDMI по IP-сети Lenkeng LKV683-5.0
Информационные экраны, витрины и мониторы в соседних помещениях обычно стоят далеко от компьютера или плеера. Чтобы не тянуть длинный HDMI-кабель, сигнал передают по витой паре — тому же кабелю, что используется для сети.
Lenkeng LKV683-5.0 — комплект из передатчика и приёмника: изображение до 4K 30 Гц уходит по кабелю Cat5, Cat5e или Cat6 на расстояние до 80, 100 и 120 м соответственно. Через гигабитный коммутатор один передатчик выводит картинку сразу на несколько приёмников.
Возможности
Что умеет LKV683-5.0
Работает на уже проложенном кабеле
Подходит кабель Cat5 (до 80 м), Cat5e (до 100 м) или Cat6 (до 120 м).
Для экранов, которые не выключают
Производитель заявляет стабильную круглосуточную работу, защиту от молнии, перенапряжения и статического разряда; прошивка обновляется через Micro USB.
Что понадобится
- сетевой кабель Cat5, Cat5e или Cat6 нужной длины
- для нескольких экранов — гигабитный коммутатор и по приёмнику на экран
- HDMI-кабели к источнику и экрану — не длиннее 5 м
- розетки для блоков питания передатчика и приёмника
Параметры
Характеристики
| Тип | удлинитель HDMI по IP (витая пара) |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV683-5.0 |
| Комплект | передатчик и приёмник |
| Расстояние | Cat5 — 80 м, Cat5e — 100 м, Cat6 — 120 м |
| Схемы | «один к одному», «один ко многим», каскад коммутаторов |
| Разрешения | 4096×2160 и 3840×2160 при 24/30 Гц; 1080p при 24–60 Гц; 720p, 576p, 480p; форматы ПК от 800×600 до 1920×1200 |
| Стандарт | HDMI 1.4, HDCP 1.4 |
| Скорость передачи | до 10,2 Гбит/с |
| Задержка | 1080p — 80–130 мс; 4K 30 Гц — 150–220 мс |
| Звук на выходе HDMI | LPCM 2.0 |
| ИК | обратный, 20–60 кГц, приём до 5 м |
| HDMI-кабель | до 5 м |
| Прошивка | через Micro USB |
| Питание | DC 5 В / 1 А |
| Потребление | передатчик до 3,5 Вт, приёмник до 2,5 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −20…+60 °C |
| Корпус | алюминий |
| Размеры | 107,3 × 94 × 23,7 мм (каждый блок) |
| Вес | передатчик 175 г, приёмник 170 г |
Схема

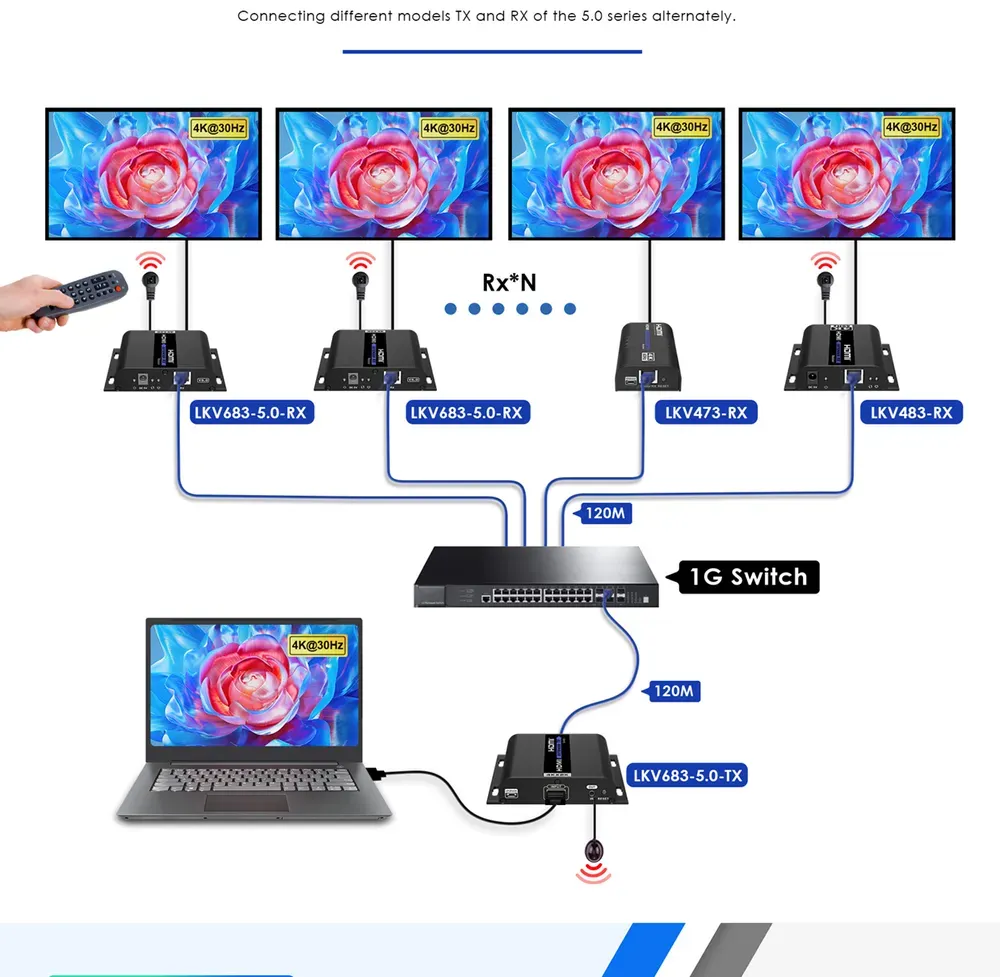

Схема подключения
Справка
Частые вопросы
Какая задержка изображения?
1080p — 80–130 мс, 4K 30 Гц — 150–220 мс.
Можно ли управлять источником пультом от экрана?
Да, обратный ИК-канал 20–60 кГц передаёт команды пульта; дальность приёма ИК — до 5 м.
Чем отличается от LKV582?
LKV683-5.0 передаёт до 4K 30 Гц, LKV582 — 4K 60 Гц; расстояние по Cat6 у обоих до 120 м.
