До 150 метров без сжатия
Сигнал передаётся без сжатия по кабелю Cat6/6A/7 на расстояние до 150 метров, сохраняя разрешение 1080p при 60 Гц.
Удлинитель HDMI Lenkeng LKV562
HDMI-кабель от источника рассчитан на несколько метров, а экраны видеонаблюдения, проекторы и информационные панели часто стоят в десятках метров от него. Для изображения Full HD с малой задержкой сигнал передают по сетевому кабелю.
Lenkeng LKV562 — комплект из передатчика и приёмника, который передаёт сигнал HDMI 1080p при 60 Гц без сжатия по кабелю витой пары Cat6/6A/7 на расстояние до 150 метров. Устройство поддерживает обратный ИК-канал и выводит звук на разъём 3,5 мм, что позволяет управлять источником и подключать внешнюю акустику.
Возможности
Что умеет LKV562
Задержка 16–33 мс
Время задержки передачи составляет от 16 до 33 мс, поэтому видео идёт без заметного отставания.
Один источник на несколько экранов
Поддерживаются схемы «точка-точка» и «один ко многим» через гигабитный коммутатор, а также каскадирование коммутаторов для расширения системы.
Что понадобится
- Кабель HDMI (до 5 м) для подключения источника к передатчику
- Кабель витой пары Cat6, Cat6A или Cat7 (до 150 м)
- Гигабитный коммутатор (для режима «один ко многим» или каскадирования)
Параметры
Характеристики
| Тип | Удлинитель HDMI по IP |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV562 |
| Максимальное разрешение | 1080p при 60 Гц |
| Сжатие | Без сжатия |
| Дальность передачи | До 150 м (Cat6/6A/7) |
| Задержка передачи | 16–33 мс |
| Совместимость | HDMI 1.4 (HDR10), HDCP 1.4 |
| Поддерживаемые разрешения | 1080p при 24/25/30/50/60 Гц, 720p при 50/60 Гц, 1920×1200 при 60 Гц, 1600×1200 при 60 Гц и др. |
| Типы подключения | Точка-точка, один ко многим, каскадирование коммутаторов |
| Аудио на HDMI | DTS, Dolby Digital 5.1, LPCM 2.0 |
| Аудио на 3,5 мм | PCM 2.0 |
| Частота дискретизации | 32, 44,1, 48, 88, 96, 176, 192 кГц |
| Глубина бит | 16 бит, 24 бит |
| ИК-канал | Дальность до 5 м, частота 20–60 кГц |
| Питание | DC 5 В / 1 А |
| Потребляемая мощность | Передатчик: < 4 Вт, Приёмник: < 4 Вт |
| Рабочая температура | −20…+60 °C |
| Влажность | 0–90 % (без конденсата) |
| Корпус | Железо |
| Вес | Передатчик: 157 г, Приёмник: 157 г |
| Габариты | 85×76×25 мм |
| Защита | ESD (IEC61000-4-2), защита от молний и скачков напряжения |
Схема

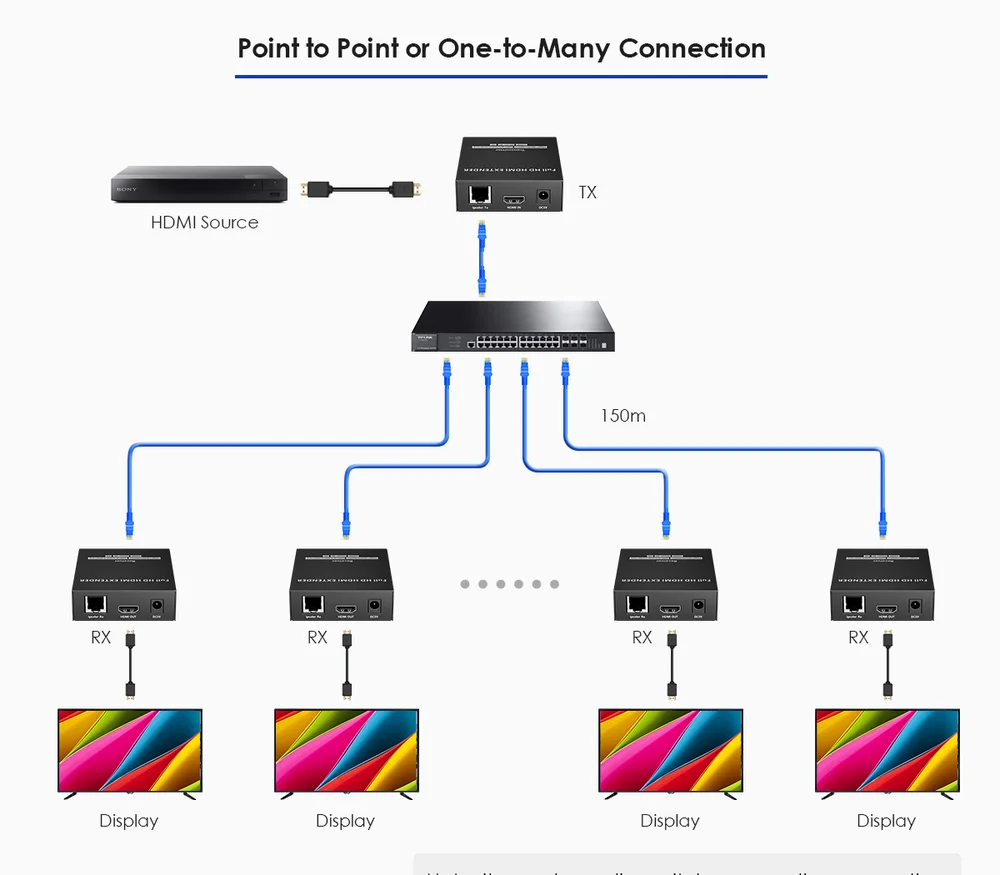

Схема подключения
Справка
Частые вопросы
Какие разрешения поддерживает устройство?
Удлинитель поддерживает разрешения до 1080p при 60 Гц, включая 720p при 60 Гц, 1920×1200 при 60 Гц и другие стандартные форматы.
Можно ли управлять источником с приёмника?
Да, устройство поддерживает обратный ИК-канал с дальностью действия до 5 метров и частотой 20–60 кГц.
Какая задержка передачи?
Задержка передачи составляет от 16 до 33 мс.
