До 120 метров по Cat6
Дальность передачи по кабелю Cat6 достигает 120 метров, по Cat5e — 100 метров, а по Cat5 — 80 метров.
Удлинитель HDMI по сети Lenkeng LKV483
Экраны в холле, переговорных и залах часто стоят в десятках метров от источника, а иногда одну картинку нужно показать сразу на нескольких. Для этого HDMI передают по сетевому кабелю через обычный гигабитный коммутатор.
Lenkeng LKV483 — комплект из передатчика и приёмника: изображение до 4096×2160 при 60 Гц уходит по кабелю Cat5, Cat5e или Cat6 на 80, 100 и 120 м соответственно. Через гигабитный коммутатор один передатчик работает с несколькими приёмниками; пульт у экрана управляет источником через обратный ИК-канал.
Возможности
Что умеет LKV483
4K 60 Гц
Устройство поддерживает разрешения до 4096×2160, 60 Гц и обратную совместимость с другими стандартами.
Несколько экранов через коммутатор
Поддерживаются соединения один к одному, один ко многим через гигабитный коммутатор и каскадирование коммутаторов.
Что понадобится
- кабели HDMI длиной до 5 м
- сетевой кабель витая пара Cat5, Cat5e или Cat6
- гигабитный коммутатор для многоточечных подключений
Параметры
Характеристики
| Тип | удлинитель HDMI по сети |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV483 |
| Максимальная скорость передачи | 18 Гбит/с |
| Совместимость | HDMI 2.0, HDCP 1.4, HDCP 2.2 |
| Максимальное разрешение | 4096×2160, 60 Гц |
| Дальность передачи | CAT5: 80 м, CAT5E: 100 м, CAT6: 120 м |
| Задержка передачи | 1080P: 80–130 мс, 4K, 60 Гц: 150–220 мс |
| Частота ИК-канала | 20–60 кГц |
| Дальность приёма ИК | ≤ 5 м |
| Питание | передатчик и приёмник: постоянный ток 5 В / 1 А |
| Потребляемая мощность | передатчик: ≤ 3,5 Вт, приёмник: ≤ 2,5 Вт |
| Рабочая температура | -20–60 ℃ |
| Температура хранения | -30–70 ℃ |
| Влажность | 0–90% RH (без конденсации) |
| Корпус | алюминий |
| Цвет | чёрный |
| Вес | передатчик: 156 г, приёмник: 154 г |
| Размеры | 96,8 × 94 × 23,7 мм |
Схема

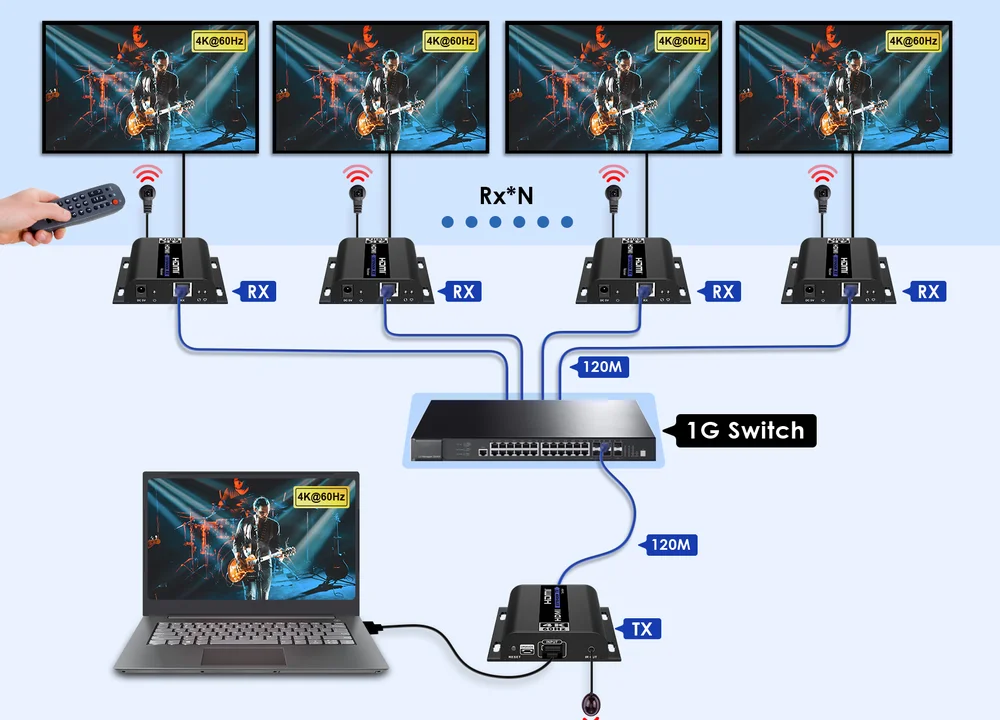

Схема подключения
Справка
Частые вопросы
Какая максимальная дальность передачи сигнала?
Дальность зависит от типа кабеля витой пары: до 80 м для Cat5, до 100 м для Cat5e и до 120 м для Cat6.
Можно ли транслировать сигнал на несколько экранов?
Да, устройство поддерживает подключения один к одному, один ко многим через гигабитный коммутатор и каскадирование.
Как работает управление источником сигнала на расстоянии?
Удлинитель поддерживает обратный ИК-канал с частотой 20–60 кГц и дальностью приёма до 5 м.
