Одна розетка на весь комплект
Питание передаётся по сетевому кабелю (PoC): блок питания нужен только передатчику, у экрана розетка для приёмника не требуется.
Удлинитель HDMI по витой паре Lenkeng LKV223P
Когда экран, проектор или рекламная панель стоят в десятках метров от источника, обычный HDMI-кабель уже не годится. Нужен удлинитель: передатчик у источника и приёмник у экрана, а между ними — сетевой кабель.
Lenkeng LKV223P передаёт HDMI по кабелю Cat6, Cat6A или Cat7 по схеме «точка — точка»: изображение 1080p 60 Гц — до 70 м, 4K 30 Гц — до 40 м. Приёмник получает питание по тому же кабелю, а пульт у экрана управляет источником через обратный ИК-канал.
Возможности
Что умеет LKV223P
Пульт работает у экрана
Двунаправленный ИК-канал передаёт команды пульта к источнику, который стоит у передатчика: приставку или плеер можно переключать, не подходя к ним.
Звук можно вывести отдельно
Стереовыход 3,5 мм отдаёт звук на колонки или усилитель; поддерживаются форматы PCM, LPCM, DTS HD и DTS.
Что понадобится
- сетевой кабель Cat6, Cat6A или Cat7 нужной длины
- HDMI-кабели к источнику и экрану — не длиннее 8 м (AWG24)
- розетка рядом с передатчиком
Параметры
Характеристики
| Тип | удлинитель HDMI «точка — точка» |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV223P |
| Комплект | передатчик и приёмник |
| Кабель | Cat6, Cat6A, Cat7 |
| Расстояние | 1080p 60 Гц — до 70 м, 4K 30 Гц — до 40 м |
| Стандарт | HDMI 1.4, HDCP 1.4 |
| Разрешения | до 3840×2160 при 24/25/30 Гц; 1080p при 24–60 Гц; 720p, 576p, 480p и форматы ПК от 800×600 до 1920×1080 |
| Звук | PCM, LPCM, DTS HD, DTS; стереовыход 3,5 мм |
| ИК | двунаправленный |
| HDMI-кабель на входе и выходе | до 8 м (AWG24) |
| Питание | DC 5 В / 2 А, по кабелю (PoC) |
| Защита от статики | IEC 61000-4-2: контакт ±4 кВ, воздух ±8 кВ |
| Рабочая температура | −20…+60 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 0–90 % без конденсата |
| Корпус | алюминиевый сплав, панель из стекла |
| Размеры | 75 × 80 × 18 мм |
| Вес | передатчик 160 г, приёмник 160 г |
| Цвет | чёрный |
Схема

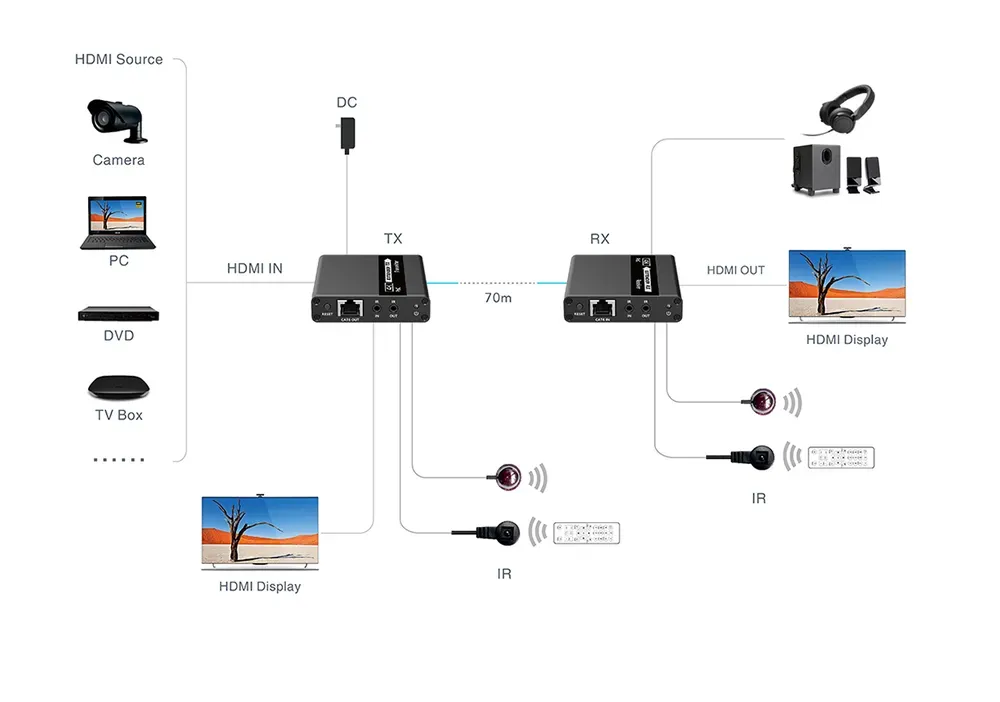

Схема подключения
Справка
Частые вопросы
Какое расстояние для 4K?
4K с частотой 30 Гц — до 40 м по Cat6/6A/7; 1080p 60 Гц — до 70 м.
Можно ли поставить на улице?
Производитель называет среди применений наружную рекламу; рабочая температура комплекта — от −20 до +60 °C.
Нужна ли розетка у экрана?
Нет: приёмник питается по сетевому кабелю, блок питания подключается только к передатчику.
