Восемь экранов от одной матрицы
Четыре экрана в удалении до 70 м через приёмники и четыре рядом с матрицей через проходные HDMI-выходы.
Матричный удлинитель HDMI 4×4 Lenkeng LKV844
Когда источники стоят в аппаратной, а экраны разнесены по залу, классу или выставочному павильону, нужны сразу две вещи: матрица, чтобы назначать источники экранам, и удлинители, чтобы довести сигнал на десятки метров.
Lenkeng LKV844 объединяет их в одном комплекте: матрица 4×4 с четырьмя выходами по витой паре и четырьмя приёмниками. Удалённые экраны подключаются по кабелю Cat6, Cat6A или Cat7 на расстояние до 70 м, а ещё четыре экрана — рядом с матрицей через местные HDMI-выходы.
Возможности
Что умеет LKV844
Приёмникам не нужны розетки
Матрица питает приёмники по сетевому кабелю (PoC), поэтому у удалённых экранов не нужны отдельные блоки питания.
Управление из любой системы
RS-232, сеть Ethernet, кнопки на панели и пульт ДУ; на приёмниках есть выход S/PDIF для звука.
Что понадобится
- кабель Cat6, Cat6A или Cat7 до каждого удалённого экрана — до 70 м
- HDMI-кабели от источников и к экранам
- розетка для блока питания матрицы DC 12 В / 3 А
Параметры
Характеристики
| Тип | матричный удлинитель HDMI 4×4 |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV844 |
| Комплект | матрица (передатчик) и 4 приёмника |
| Входы | 4 × HDMI |
| Выходы | 4 × RJ45 на приёмники, 4 × HDMI проходных |
| Кабель | Cat6, Cat6A, Cat7 |
| Расстояние | до 70 м |
| Стандарт | HDMI 2.0, HDCP 2.2 и 1.4 |
| Полоса | 600 МГц (18 Гбит/с) |
| Разрешения | 3840×2160 при 24–60 Гц, 4096×2160 при 24/25 Гц, 1080p, 1080i, 720p, 576p, 480p, широкоформатные 3440×1440, 2560×1440, 2560×1080 и форматы ПК от 800×600 |
| HDR | HDR10 |
| Звук | LPCM, DTS-HD, DTS, Dolby Digital 5.1, Dolby Atmos; S/PDIF на приёмниках |
| ИК | односторонний |
| EDID | DIP-переключатель на матрице |
| Управление | RS-232, Ethernet, кнопки, пульт ДУ |
| Питание приёмников | по кабелю (PoC) от матрицы |
| Питание | DC 12 В / 3 А; потребление комплекта до 30 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −20…+60 °C |
| Размеры матрицы | 411 × 147 × 29 мм |
| Вес | матрица 1530 г, приёмник 243 г |
| Цвет | чёрный |

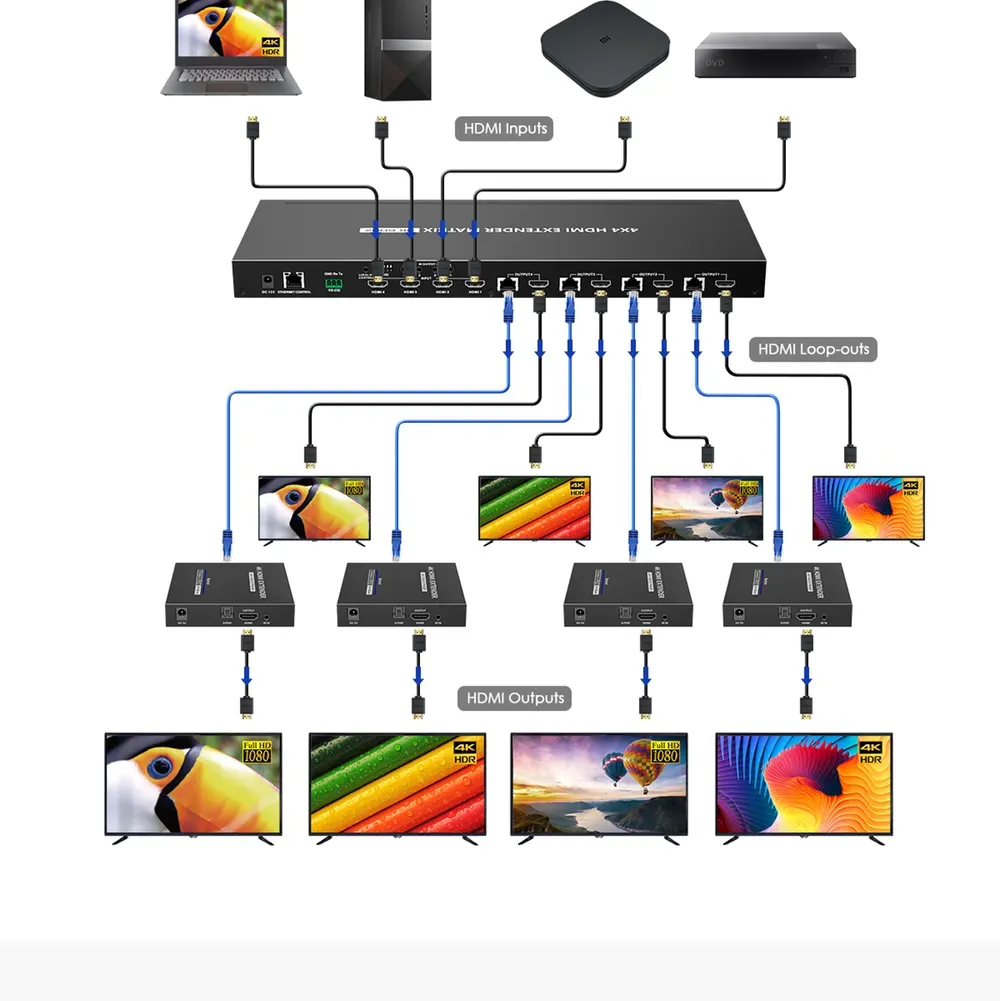

Схема
Схема подключения
Справка
Частые вопросы
На какое расстояние передаётся сигнал?
До 70 м по кабелю Cat6, Cat6A или Cat7 до каждого приёмника.
Нужно ли питание у удалённых экранов?
Нет, приёмники получают питание от матрицы по сетевому кабелю.
Как управлять матрицей?
Через RS-232, по сети Ethernet, кнопками на панели или пультом ДУ.
