Любой источник на любой экран
Четыре входа и 4 выхода коммутируются независимо: каждому экрану назначается свой источник.
Матричный коммутатор HDMI 4×4 Lenkeng LKV424
В переговорной, учебном классе или диспетчерской часто нужно показывать разные источники на разных экранах: на одном — презентацию, на другом — камеру, а потом поменять их местами. Переключатель на один выход так не умеет.
Lenkeng LKV424 — матрица 4×4: любой из четырёх HDMI-источников выводится на любой из 4 выходов, в том числе один источник на все выходы сразу. Разрешение — до 4096×2160 при 60 Гц с HDR; управление пультом, кнопками на панели или по RS-232.
Возможности
Что умеет LKV424
Встраивается в систему управления зала
Порт RS-232 (3 контакта, 9600 бод) принимает команды от системы управления; для ручной работы есть пульт ДУ и кнопки на панели.
4K с HDR и многоканальным звуком
HDMI 2.0 с HDR и YUV 4:4:4, 18 Гбит/с, HDCP 2.2; звук до Dolby Atmos и Dolby TrueHD 7.1.
Что понадобится
- HDMI-кабели от источников и к экранам
- для управления от системы зала — кабель RS-232
- розетка для блока питания DC 5 В / 1 А
Параметры
Характеристики
| Тип | матричный коммутатор HDMI 4×4 |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV424 |
| Входы | 4 × HDMI |
| Выходы | 4 × HDMI |
| Стандарт | HDMI 2.0 (HDR, YUV 4:4:4) |
| HDCP | совместим с HDCP 2.2 и 1.4 |
| Скорость передачи | 18 Гбит/с |
| Полоса | 600 МГц |
| Разрешения | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 3840×2160 и 4096×2160 при 24/25/30/60 Гц |
| Звук | LPCM 7.1, DTS-HD, DTS, Dolby Digital Plus, Dolby TrueHD 7.1, Dolby Digital 7.1, Dolby Atmos |
| Управление | ИК-пульт, кнопки, RS-232 |
| RS-232 | 3 контакта (GND, Rx, Tx), 9600 бод |
| Питание | DC 5 В / 1 А |
| Потребление | менее 4 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −20…+60 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 0–90 % без конденсата |
| Корпус | металл |
| Размеры | 210 × 80 × 21 мм |
| Вес | 375 г |
| Цвет | чёрный |
Схема

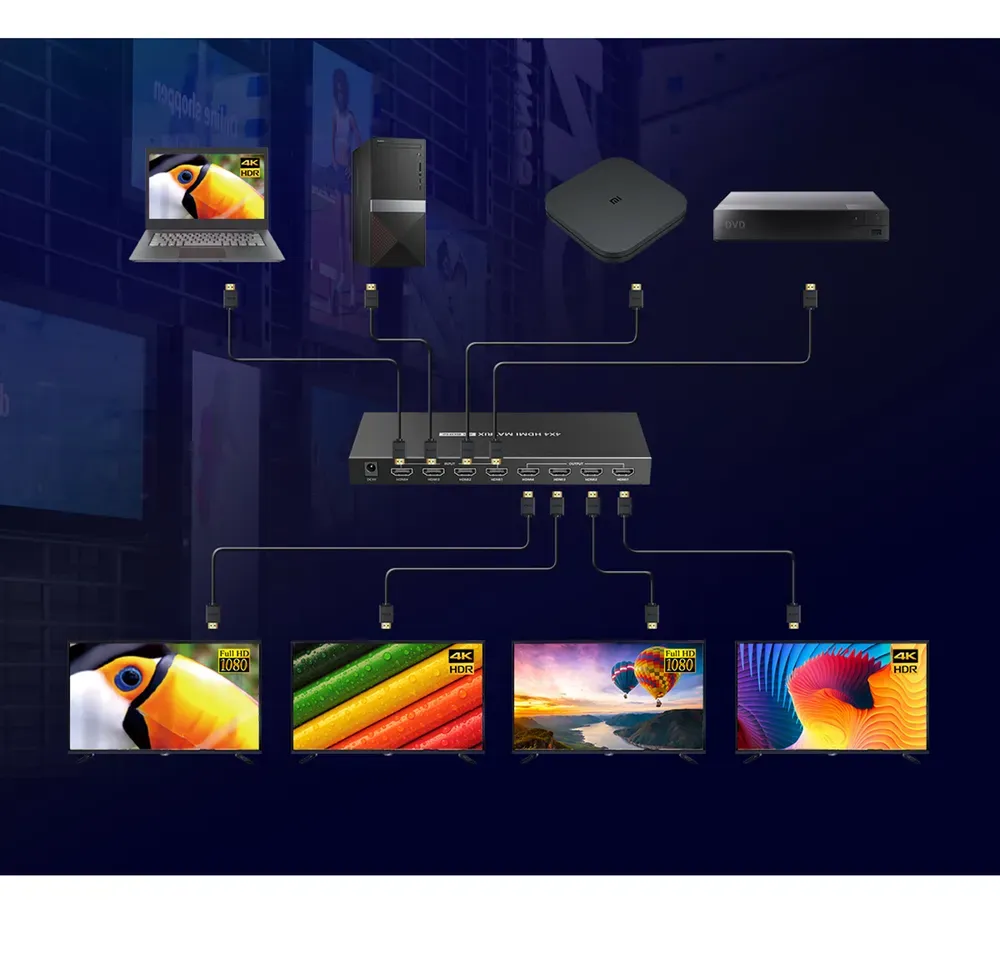

Схема подключения
Справка
Частые вопросы
Можно ли вывести один источник на все экраны?
Да, любой вход можно назначить на любой выход, в том числе на все одновременно.
Можно ли управлять из системы управления залом?
Да, через порт RS-232 (3 контакта: GND, Rx, Tx; 9600 бод).
Какие форматы звука проходят?
LPCM 7.1, DTS-HD, DTS, Dolby Digital Plus, Dolby TrueHD 7.1, Dolby Digital 7.1, Dolby Atmos.
Заявка
Заявка на LKV424
Опишите задачу — подготовим расчёт по вашей схеме.
