Одна картинка на 9 экранов
Контроллер сам делит изображение по выбранной схеме: 1×2, 1×3, 1×4, 2×2, 2×3, 3×2, 2×4, 4×2, 3×3. Схему можно поменять, если стену перестраивают.
Контроллер видеостены 3×3 Lenkeng LKV109VW-V2.0
Чтобы собрать одну большую картинку из нескольких телевизоров или панелей, сигнал нужно разрезать на части и отдать каждому экрану свою. Компьютер с несколькими видеовыходами для этого не всегда подходит, а для витрины, холла или зала ожидания нужен простой и надёжный блок.
Lenkeng LKV109VW-V2.0 принимает один HDMI-сигнал и делит его на 9 экранов по схемам 1×2, 1×3, 1×4, 2×2, 2×3, 3×2, 2×4, 4×2, 3×3. Вход — до 4096×2160 при 60 Гц, каждый выход — до 1080p. Работает без драйверов: схема выбирается DIP-переключателем или командой по RS-232.
Возможности
Что умеет LKV109VW-V2.0
Перевёрнутые экраны — не проблема
В схемах 2×2, 2×3 и 2×4 изображение поворачивается на 180°, если верхний ряд экранов смонтирован вверх ногами.
Звук и обслуживание
Звук выводится на разъём 3,5 мм, на S/PDIF или по HDMI (PCM). Прошивка обновляется через Micro USB; есть защита от молнии, перенапряжения и статики.
Что понадобится
- источник с выходом HDMI (компьютер, медиаплеер)
- 9 экранов с входом HDMI и HDMI-кабели к каждому
- розетка для блока питания DC 12 В / 2 А
- для управления из системы зала — кабель RS-232
Параметры
Характеристики
| Тип | контроллер видеостены 3×3 |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV109VW-V2.0 |
| Входы | 1 × HDMI |
| Выходы | 9 × HDMI |
| Схемы | 1×2, 1×3, 1×4, 2×2, 2×3, 3×2, 2×4, 4×2, 3×3 |
| Разрешение на входе | 4096×2160 и 3840×2160 при 24–60 Гц, 3440×1440, 2560×1600, 2560×1440, 2560×1080, 1920×1200 при 60 Гц, 1080p |
| Разрешение на выходе | до 1080p 60 Гц; в режимах 0000, 0001 и 0010 — до 1080p 30 Гц |
| Стандарт | HDMI 2.0 |
| HDCP | HDCP 1.4 / 2.2 |
| Звук | PCM: разъём 3,5 мм, S/PDIF, HDMI |
| Поворот изображения | 180° для перевёрнутых экранов |
| Управление | DIP-переключатель; RS-232 (GND, RxD, TxD), 9600 бод, в положении «1111» |
| Прошивка | через Micro USB |
| Питание | DC 12 В / 2 А |
| Потребление | менее 17 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −20…+60 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 0–90 % без конденсата |
| Корпус | металл |
| Размеры | 265 × 105 × 25 мм |
| Вес | 844 г |
| Цвет | чёрный |
Схема

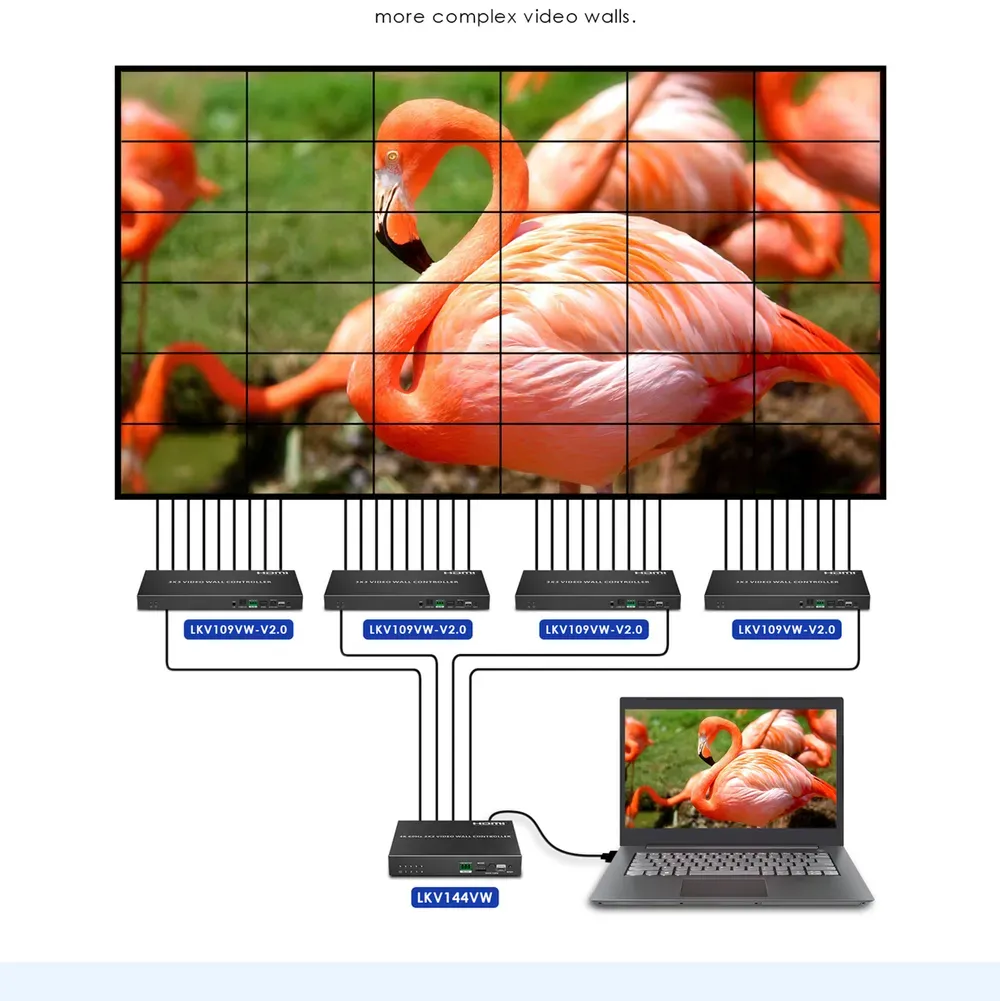

Схема подключения
Справка
Частые вопросы
Нужны ли драйверы или программа?
Нет, контроллер работает сразу после подключения; схема выбирается DIP-переключателем или командой RS-232.
Как поменять схему по RS-232?
Сначала поставить DIP-переключатель в положение «1111», затем отправлять команды; скорость по умолчанию — 9600 бод.
Какое разрешение получает каждый экран?
До 1080p 60 Гц; в режимах 0000, 0001 и 0010 — до 1080p 30 Гц.
