Одна картинка на 4 экрана
Контроллер сам делит изображение по выбранной схеме: 1×2, 1×3, 1×4, 2×2. Схему можно поменять, если стену перестраивают.
Контроллер видеостены 2×2 Lenkeng LKV104VW-V2.0
Чтобы собрать одну большую картинку из нескольких телевизоров или панелей, сигнал нужно разрезать на части и отдать каждому экрану свою. Компьютер с несколькими видеовыходами для этого не всегда подходит, а для витрины, холла или зала ожидания нужен простой и надёжный блок.
Lenkeng LKV104VW-V2.0 принимает один HDMI-сигнал и делит его на 4 экрана по схемам 1×2, 1×3, 1×4, 2×2. Вход — до 4096×2160 при 60 Гц, каждый выход — до 1080p. Работает без драйверов: схема выбирается DIP-переключателем или командой по RS-232.
Возможности
Что умеет LKV104VW-V2.0
Перевёрнутые экраны — не проблема
В схеме 2×2 изображение на выходах HDMI1 и HDMI2 поворачивается на 180°, если верхние экраны смонтированы вверх ногами.
Звук и обслуживание
Звук выводится на разъём 3,5 мм (LPCM 2.0) или по HDMI (Dolby Digital 5.1, DTS 5.1, LPCM 2.0). Прошивка обновляется через Micro USB; есть защита от молнии, перенапряжения и статики.
Что понадобится
- источник с выходом HDMI (компьютер, медиаплеер)
- 4 экрана с входом HDMI и HDMI-кабели к каждому
- розетка для блока питания DC 12 В / 2 А
- для управления из системы зала — кабель RS-232
Параметры
Характеристики
| Тип | контроллер видеостены 2×2 |
|---|---|
| Бренд | Lenkeng |
| Модель | LKV104VW-V2.0 |
| Входы | 1 × HDMI |
| Выходы | 4 × HDMI |
| Схемы | 1×2, 1×3, 1×4, 2×2 |
| Разрешение на входе | 4096×2160 и 3840×2160 при 24–60 Гц, 3440×1440, 2560×1600, 2560×1440, 2560×1080, 1920×1200 при 60 Гц, 1080p, 720p |
| Разрешение на выходе | до 1080p 60 Гц; в режимах 000, 001 и 010 — до 1080p 30 Гц |
| Стандарт | HDMI 2.0 |
| HDCP | HDCP 1.4 / 2.0 |
| Звук | разъём 3,5 мм — LPCM 2.0; HDMI — Dolby Digital 5.1, DTS 5.1, LPCM 2.0 |
| Поворот изображения | 180° для перевёрнутых экранов |
| Управление | DIP-переключатель; RS-232 (GND, RxD, TxD), 9600 бод, в положении «111» |
| Прошивка | через Micro USB |
| Питание | DC 12 В / 2 А |
| Потребление | менее 8 Вт |
| Защита | от молнии, перенапряжения, статики (IEC 61000-4-2: ±4 кВ контакт, ±8 кВ воздух) |
| Рабочая температура | −20…+60 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 0–90 % без конденсата |
| Корпус | металл |
| Размеры | 148,5 × 103 × 25 мм |
| Вес | 507 г |
| Цвет | чёрный |
Схема

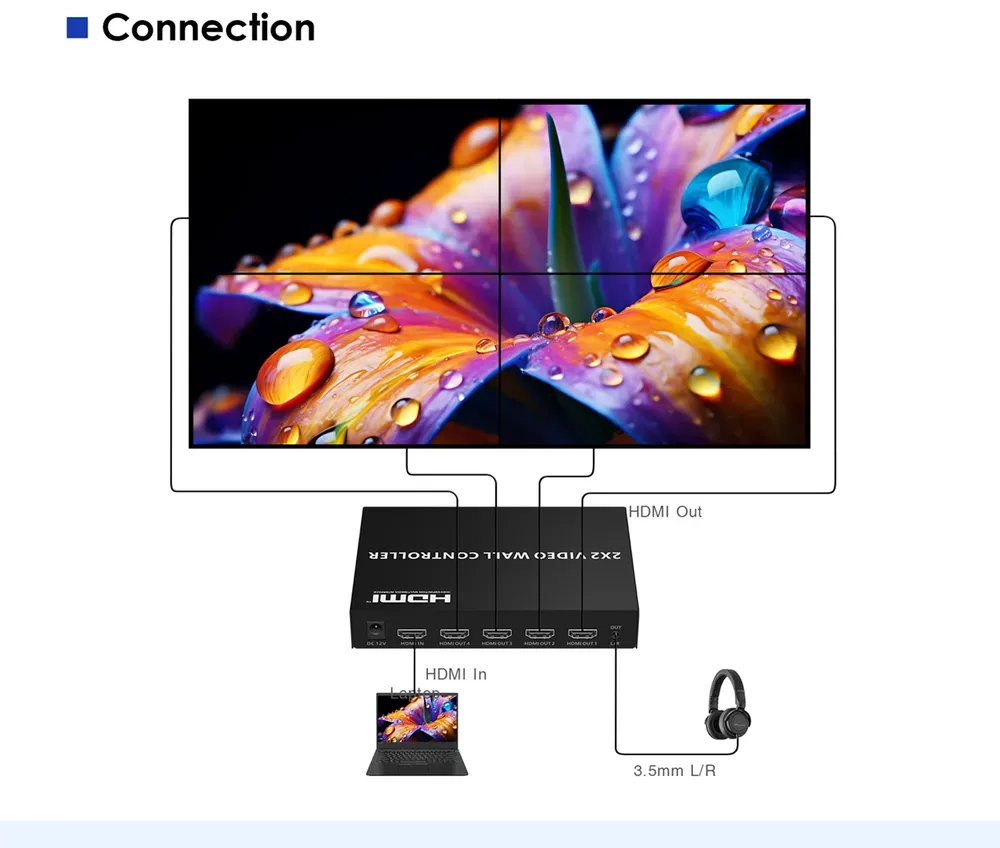

Схема подключения
Справка
Частые вопросы
Нужны ли драйверы или программа?
Нет, контроллер работает сразу после подключения; схема выбирается DIP-переключателем или командой RS-232.
Как поменять схему по RS-232?
Сначала поставить DIP-переключатель в положение «111», затем отправлять команды; скорость по умолчанию — 9600 бод.
Какое разрешение получает каждый экран?
До 1080p 60 Гц; в режимах 000, 001 и 010 — до 1080p 30 Гц.
Заявка
Заявка на LKV104VW-V2.0
Опишите задачу — подготовим расчёт по вашей схеме.
